Ferro Fundido Branco
O ferro fundido branco é conhecido por sua alta dureza e resistência ao desgaste, características que o tornam ideal para aplicações que exigem alto desempenho em ambientes abrasivos. Sua microestrutura rica em carbonetos e com mínima presença de matriz metálica é resultado de um processo de solidificação rápida e de uma composição química cuidadosamente ajustada.
O que é o Ferro Fundido Branco?
O ferro fundido branco é uma liga ferrosa com alto teor de carbono e elementos de liga, como cromo e manganês, que favorecem a formação de carbonetos de ferro (Fe₃C). É chamado de "branco" devido ao aspecto brilhante de sua superfície de fratura, causada pela presença predominante de carbonetos.
Principais características:
- Alta dureza: Devido à formação de carbonetos duros e resistentes ao desgaste.
- Ausência de grafita: O carbono no material é completamente transformado em carbonetos, devido à rápida solidificação.
- Fragilidade: Apesar de sua dureza, o ferro fundido branco apresenta baixa ductilidade, tornando-o menos adequado para aplicações que exigem flexibilidade.
Como o Nital Atua na Microestrutura?
O nital, uma solução ácida composta por ácido nítrico diluído em etanol, é amplamente utilizado para revelar a microestrutura de materiais ferrosos.
Efeitos do Nital no Ferro Fundido Branco:
- Diferenciação das fases:
- O nital ataca preferencialmente a matriz metálica, destacando as áreas com menor resistência química, como ferrita ou perlita.
- Os carbonetos, por serem mais resistentes ao ataque químico, permanecem intactos, contrastando com a matriz metálica.
- Destacando carbonetos:
- O ataque químico evidencia os contornos e a distribuição dos carbonetos na matriz. Isso é crucial para identificar a morfologia, o tamanho e a densidade dos carbonetos.
- Textura e interfaces:
- O nital também ajuda a revelar texturas e interfaces entre carbonetos e a matriz metálica, fornecendo informações valiosas sobre a solidificação e o processamento térmico do material.
Por que o Ferro Fundido Branco é Importante?
- Propriedades Mecânicas Notáveis:
- Alta resistência ao desgaste devido aos carbonetos.
- Excelente estabilidade em ambientes abrasivos.
- Versatilidade Industrial:
- Usado em revestimentos de moinhos, britadores e componentes sujeitos a atrito intenso.
- Amplamente empregado em bombas, válvulas e cilindros de laminação.
- Controle Microestrutural:
- O processo de fabricação pode ser ajustado para controlar a morfologia e a distribuição de carbonetos, otimizando o desempenho para aplicações específicas.
Análise das Microestruturas
As micrografias apresentadas nesta análise correspondem ao ferro fundido branco, com a seguinte composição química:
- Carbono (C): 3,26%
- Silício (Si): 1,11%
- Manganês (Mn): 0,82%
- Cromo (Cr): 2,32%
- Cobre (Cu): 0,128%
- Outros elementos: Traços abaixo de 0,1%, incluindo fósforo (P), enxofre (S), níquel (Ni) e molibdênio (Mo).
Essa composição foi projetada para favorecer a formação de carbonetos duros e resistentes ao desgaste, característica fundamental do ferro fundido branco.
Preparação Metalográfica
As amostras foram cuidadosamente preparadas para análise metalográfica, seguindo os seguintes passos:
- Lixamento:
- Realizado com lixas de granulometrias progressivas, garantindo uma superfície plana e uniforme.
- Polimento Final:
- Utilizou-se suspensão de alumina para obtenção de um acabamento fino, capaz de revelar a microestrutura sem distorções.
- Ataque Químico:
- Algumas amostras foram submetidas a ataque químico com solução de Nital 5% (ácido nítrico em etanol) por 5 segundos, destacando os microconstituintes, como carbonetos e a matriz metálica.
Objetivo das Análises
Estas análises têm como objetivo identificar as principais características microestruturais do ferro fundido branco, avaliando aspectos como:
- Distribuição e morfologia dos carbonetos.
- Características da matriz metálica (com e sem ataque químico).
- Correlação entre a composição química e as propriedades mecânicas esperadas.
A seguir, iniciaremos a análise detalhada de cada micrografia, destacando as características observadas em diferentes ampliações e condições de ataque químico.

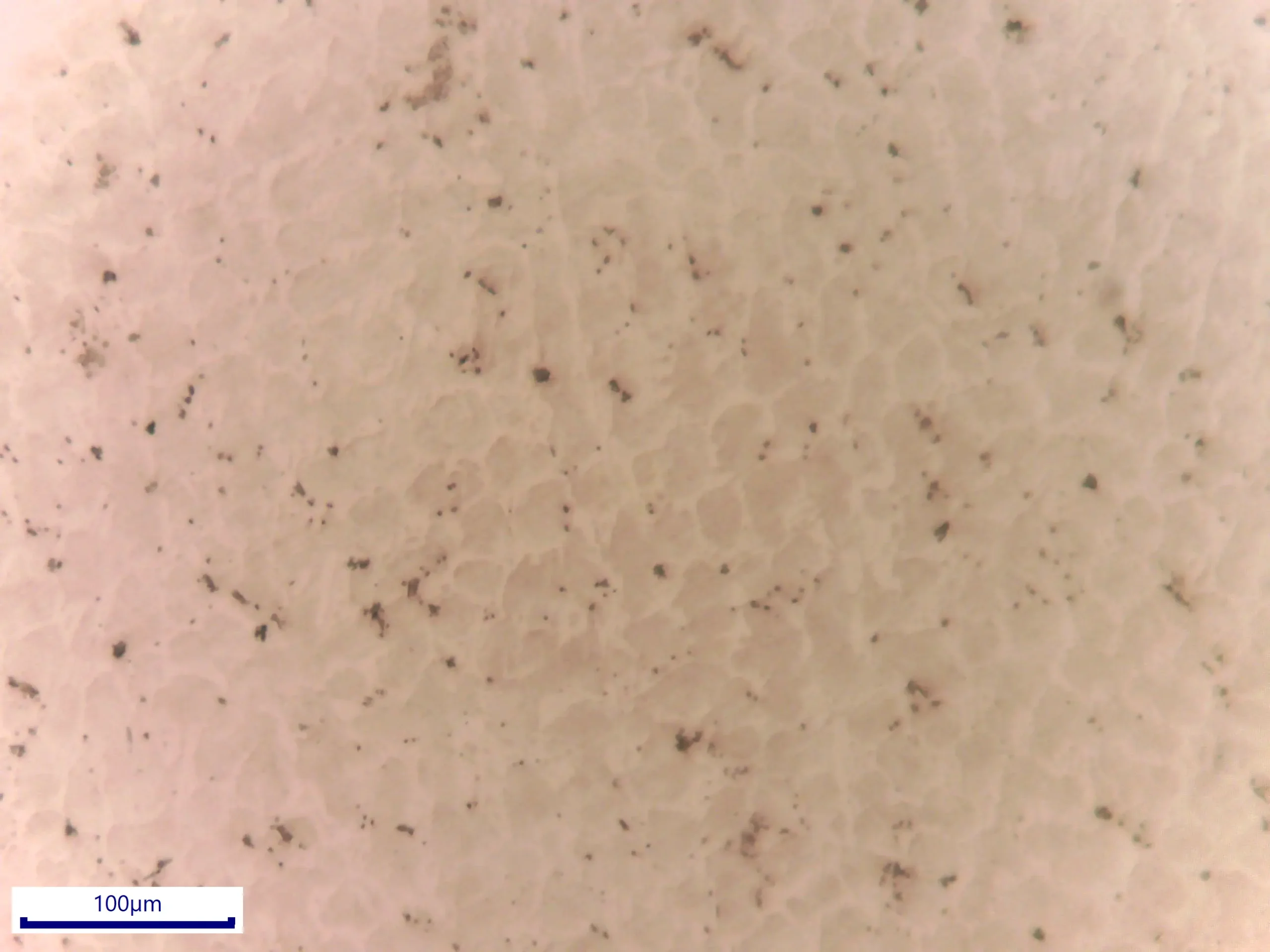

Micrografia: Ferro Fundido Branco, Sem ataque, 100x
O que Vemos:
- A micrografia sem ataque químico apresenta uma matriz metálica aparentemente homogênea, sem distinção clara entre fases como ferrita ou perlita.
- As regiões escuras dispersas na matriz podem ser resultado de irregularidades superficiais decorrentes do lixamento e polimento ou mesmo inclusões não metálicas.
- A ausência de ataque químico torna difícil uma identificação precisa desses constituintes, sendo necessário cautela na interpretação.
Microconstituintes Presentes:
Possíveis Inclusões ou Carbonetos:
- As regiões escuras dispersas podem ser:
- Inclusões não metálicas (como óxidos, sulfetos ou silicatos), típicas de processos de fabricação de ferro fundido.
- Carbonetos que não foram claramente destacados, mas que podem estar presentes devido à composição química rica em carbono e cromo.
Matriz Metálica:
- Aparece uniforme e homogênea, sem contornos de fases perceptíveis, como esperado em uma amostra sem ataque químico.
Comparação com Tamanhos Esperados:
- As regiões escuras são pequenas e distribuídas irregularmente, com dimensões compatíveis com inclusões ou partículas finas, em vez de estruturas bem definidas, como os carbonetos observados após ataque químico.
- A matriz metálica exibe a textura lisa esperada para uma amostra bem polida.
Influência do Ataque (ou Ausência dele):
- A ausência de ataque químico impede a revelação dos microconstituintes, como carbonetos e contornos das fases da matriz metálica.
- O contraste observado entre as regiões escuras e a matriz metálica deve ser atribuído principalmente a diferenças ópticas geradas durante o polimento, não garantindo a identificação dos constituintes.
Observações Adicionais:
- Para confirmar se as regiões escuras correspondem a carbonetos ou inclusões, foi essencial realizar ataque químico (como Nital 5%).
- Esta micrografia serve como referência inicial para avaliar a qualidade da preparação metalográfica e a presença de possíveis inclusões não metálicas.

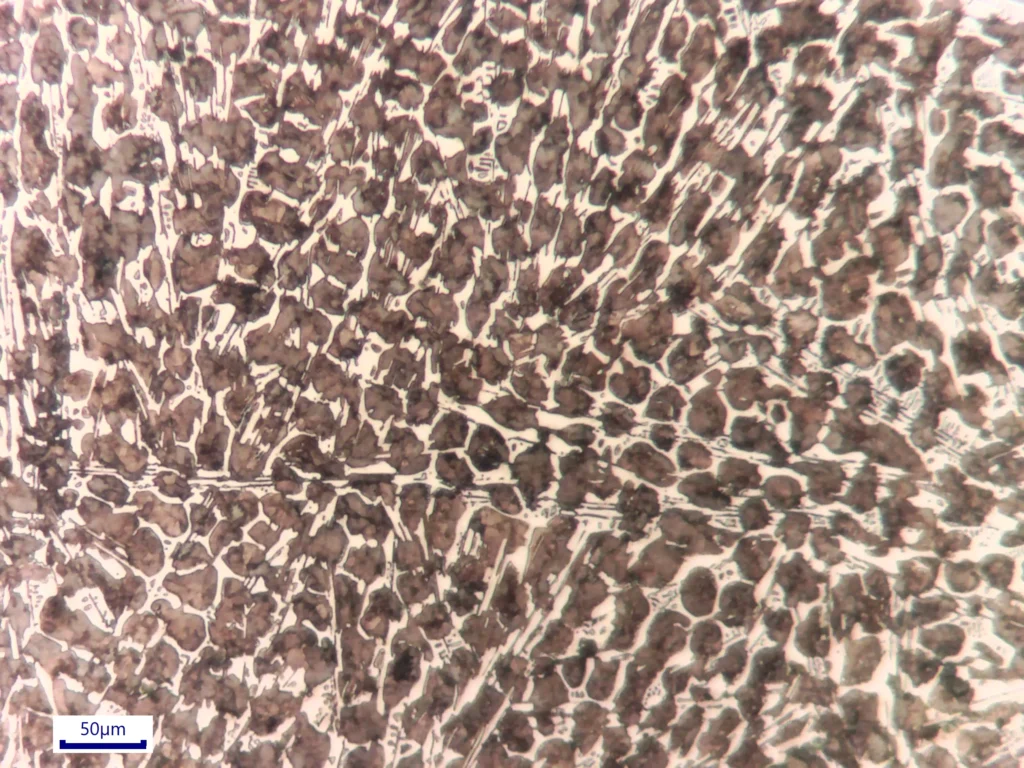

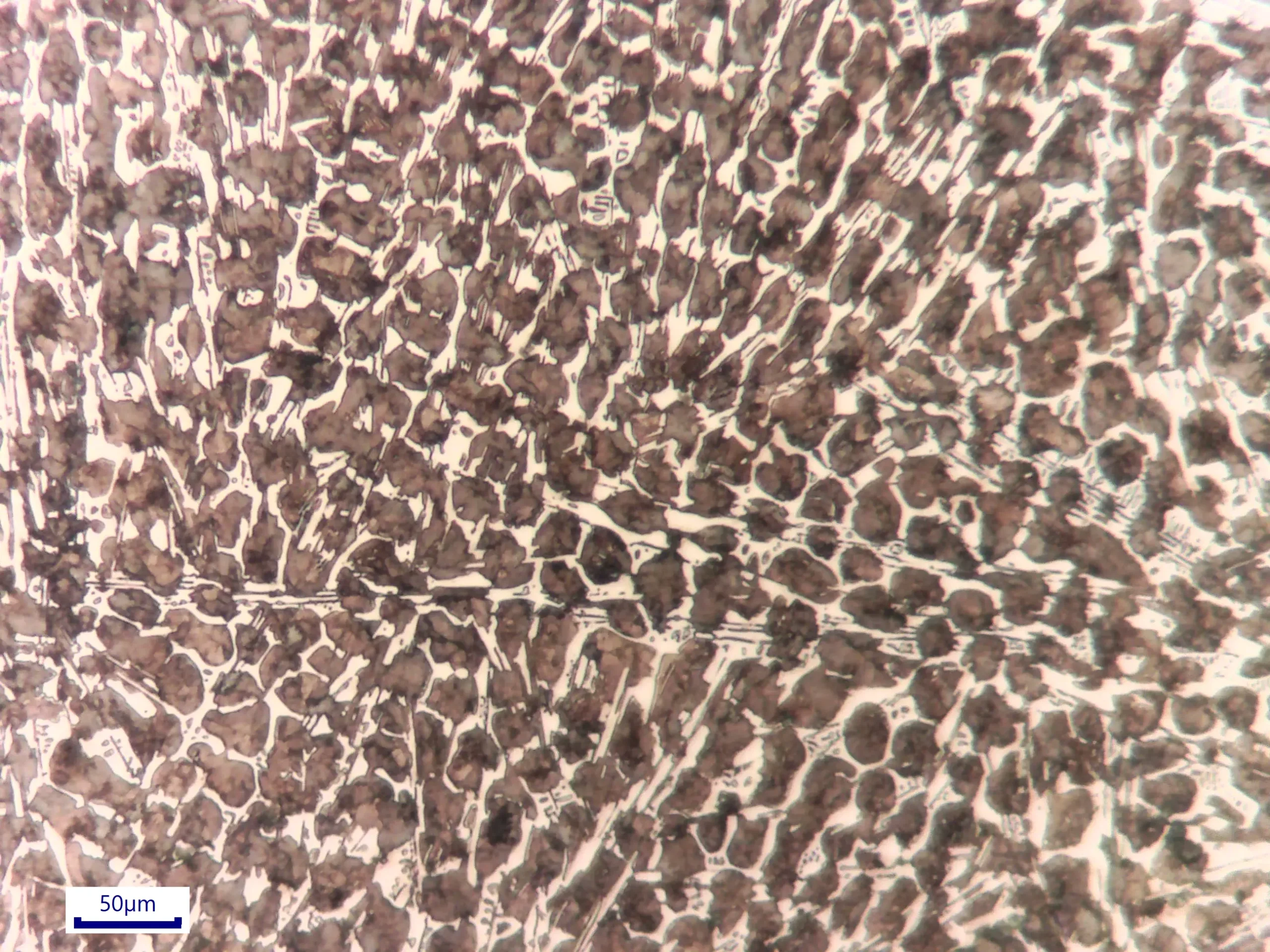

Micrografia: Ferro Fundido Branco, Nital 5%, 5s, 50x
O que Vemos:
- A micrografia revela a presença de uma matriz metálica predominantemente composta por carbonetos e austenita transformada.
- O ataque com Nital 5% evidencia claramente as fases da matriz, destacando os carbonetos em tons mais claros e a matriz metálica em tons mais escuros.
- A distribuição dos carbonetos é contínua e interconectada, formando redes características do ferro fundido branco.
Microconstituintes Presentes:
Carbonetos:
- Formam redes contínuas, interconectadas, e claramente evidenciadas pelo ataque químico.
- Estes carbonetos, provavelmente do tipo [latex]M_7C_3[/latex] devido ao teor significativo de cromo na composição, conferem alta resistência ao desgaste.
Matriz Metálica:
- A matriz é composta principalmente por austenita transformada ou martensita, que aparece em contraste mais escuro devido ao ataque com Nital.
Comparação com Tamanhos e Distribuições Esperadas:
- Os carbonetos exibem dimensões e distribuições típicas de um ferro fundido branco, sendo consistentes com as especificações industriais para ligas resistentes ao desgaste.
- A matriz apresenta características esperadas para um ferro fundido branco de composição rica em cromo e carbono.
Influência do Ataque Químico:
- O Nital 5% destaca claramente as fases presentes, possibilitando a identificação dos carbonetos e da matriz metálica.
- A interação do Nital com a microestrutura proporciona contraste suficiente para diferenciar os constituintes metálicos e intermetálicos.
Observações Adicionais:
A análise confirma que o ferro fundido branco em questão possui as características microestruturais esperadas para aplicações de alta resistência ao desgaste.
Esta ampliação fornece uma visão detalhada da distribuição de carbonetos e sua relação com a matriz metálica.

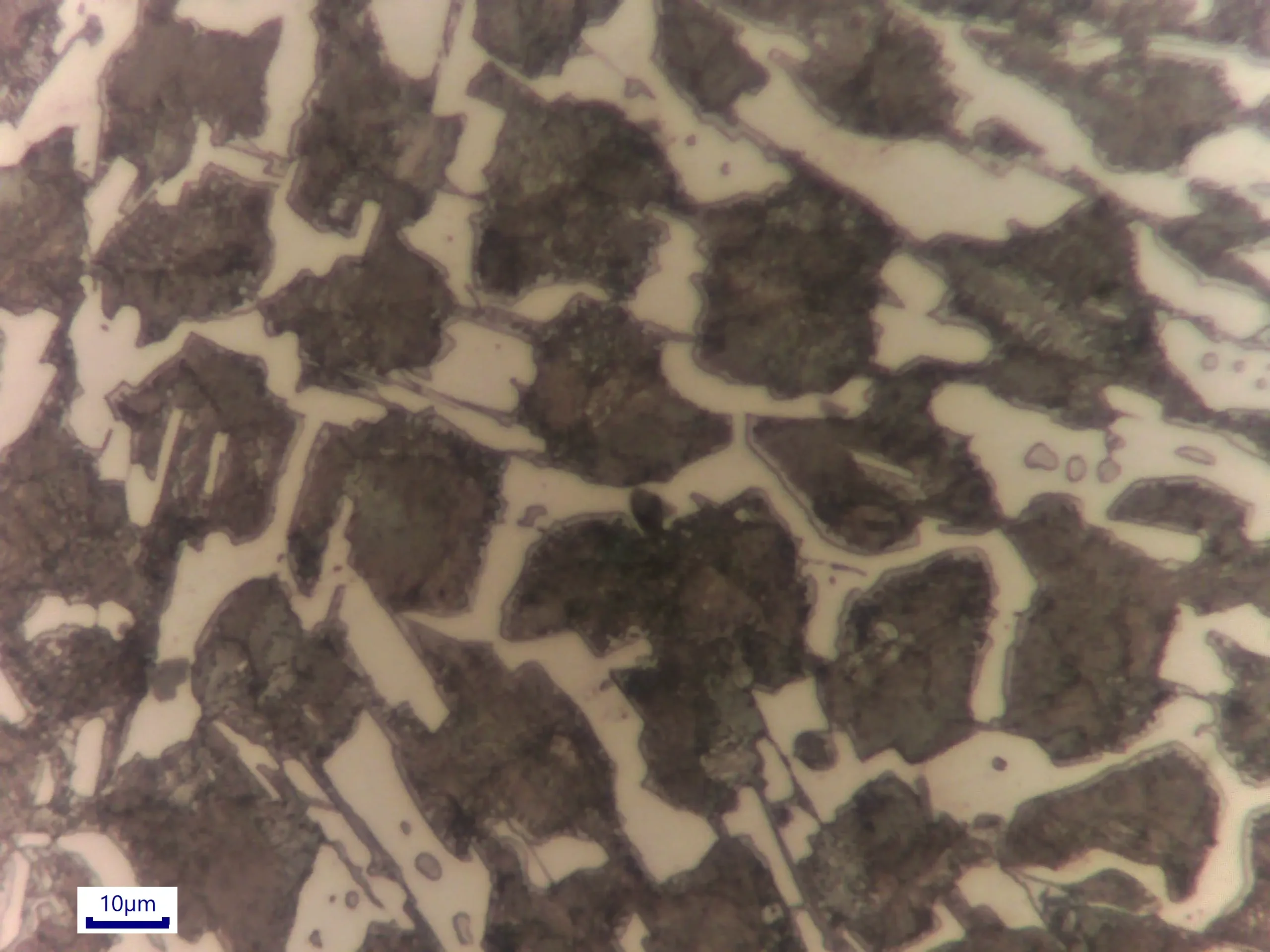

Micrografia: Ferro Fundido Branco, Nital 5%, 5s, 400x
O que Vemos:
- Nesta ampliação de 400x, a micrografia revela detalhes mais precisos das fases constituintes do ferro fundido branco.
- Os carbonetos aparecem em regiões mais claras e com contornos bem definidos, intercalados por uma matriz escura.
- Observam-se carbonetos com formas aciculares e complexas, características da formação de [latex]M_7C_3[/latex] devido ao teor elevado de cromo.
Microconstituintes Presentes:
Carbonetos:
- Apresentam morfologia predominantemente acicular e algumas regiões com contornos complexos, típicos de ligas com cromo elevado.
- Distribuídos em rede contínua, proporcionando alta resistência ao desgaste.
Matriz Metálica:
- Principalmente composta por austenita transformada ou martensita, evidenciada em tons mais escuros pela interação com o reagente Nital.
- A matriz reforça a dureza geral do material e contribui para a resistência ao impacto.
Comparação com Tamanhos e Distribuições Esperados:
- Os carbonetos observados estão bem distribuídos e apresentam tamanhos coerentes com o esperado para ferro fundido branco em condições normais de solidificação.
- A matriz metálica mantém a continuidade esperada, sem interrupções significativas que possam indicar falhas ou segregações.
Influência do Ataque Químico:
- O uso do Nital 5% destacou nitidamente as diferenças entre os carbonetos e a matriz, revelando contornos e texturas internas.
- O ataque foi eficiente para identificar os carbonetos como a fase predominante no material, alinhado com a composição química.
Observações Adicionais:
Esta micrografia complementa as observações em menores ampliações, confirmando as características típicas do ferro fundido branco com alto teor de cromo e carbono.
A ampliação de 400x permite uma avaliação detalhada da morfologia dos carbonetos, crucial para aplicações que exigem resistência ao desgaste e altas temperaturas.

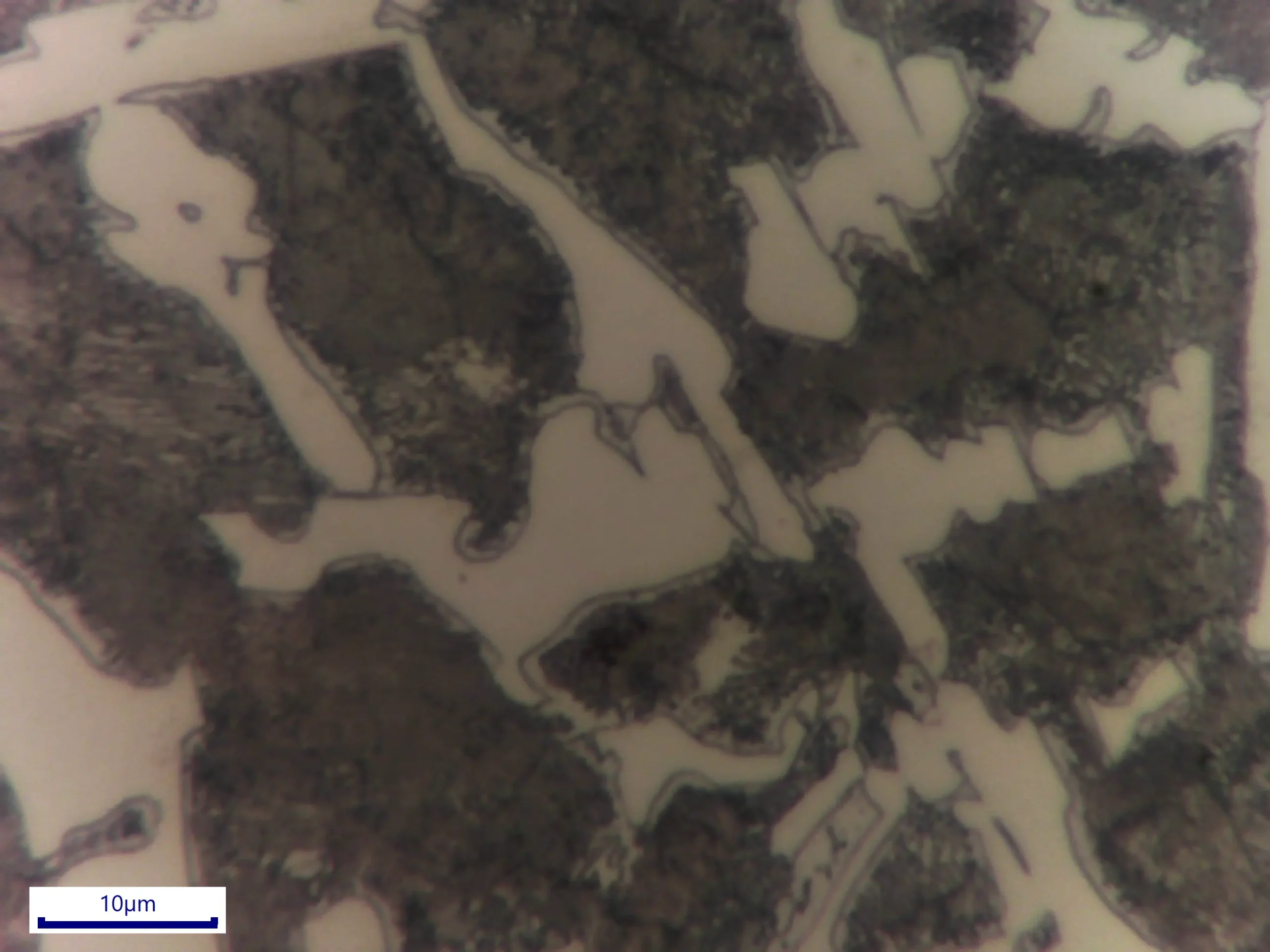

Micrografia: Ferro Fundido Branco, Nital 5%, 5s, 800x
O que Vemos:
- Nesta ampliação de 800x, os detalhes das fases constituintes tornam-se ainda mais evidentes.
- Observa-se a presença de carbonetos com formas variadas, incluindo regiões contíguas e ramificadas.
- A matriz metálica, mais escura devido ao ataque químico, apresenta áreas que indicam transformação térmica ou composição complexa.
Microconstituintes Presentes:
Carbonetos:
- Os carbonetos [latex]M_7C_3[/latex] (predominantemente cromo-carbonetos) são visíveis em maior definição, com contornos irregulares.
- A morfologia varia entre formas aciculares e ramificadas, que conferem alta resistência ao desgaste.
- Distribuição contínua e densa em áreas localizadas, reforçando a dureza do material.
Matriz Metálica:
- A matriz metálica aparece em tons mais escuros, sugerindo possíveis transformações como martensita ou austenita retida.
- A interação com o reagente destaca contornos internos e regiões de contato com os carbonetos.
Comparação com Tamanhos e Distribuições Esperados:
- As dimensões dos carbonetos estão em conformidade com as expectativas para ferro fundido branco com alto teor de cromo, especialmente em solidificação controlada.
- A distribuição densa e a forma variada dos carbonetos são características típicas de ligas otimizadas para resistência ao desgaste.
Influência do Ataque Químico:
- O Nital 5% destacou nitidamente os contornos dos carbonetos e a interação entre as fases metálicas.
- A maior ampliação permitiu identificar detalhes da interface entre carbonetos e matriz, crucial para entender o comportamento mecânico do material.
Observações Adicionais:
A micrografia confirma a qualidade metalúrgica do ferro fundido branco analisado, validando sua composição química e preparo metalográfico.
Esta ampliação fornece informações valiosas sobre a continuidade e morfologia dos carbonetos, essenciais para aplicações em ambientes de alto desgaste.
Excelente profissional esta cada dia no curso aprimorando mais obrigado professor ótimo trabalho…
