Ferro Fundido Cinzento
O ferro fundido cinzento é um material amplamente utilizado em aplicações industriais devido às suas características mecânicas e à sua excelente usinabilidade. Este tipo de ferro fundido é caracterizado pela presença de grafita em flocos em sua microestrutura, que confere ao material seu aspecto acinzentado nas superfícies de fratura e propriedades únicas.
Na microestrutura do ferro fundido cinzento, a grafita em flocos está dispersa em uma matriz metálica que pode variar entre ferrítica, perlítica ou uma combinação de ambas, dependendo do tratamento térmico e da composição química. A grafita atua como um lubrificante sólido, reduzindo o atrito durante o processamento e contribuindo para sua excelente usinabilidade.
Além disso, as propriedades mecânicas do ferro fundido cinzento, como resistência à compressão, baixa ductilidade e boa dissipação de calor, tornam-no ideal para peças como blocos de motor, cabeçotes e carcaças de máquinas.
O estudo das microestruturas do ferro fundido cinzento, por meio de técnicas metalográficas, é essencial para entender como a distribuição, o tamanho e a forma dos flocos de grafita, assim como a composição da matriz, influenciam as propriedades finais do material.
Principais Características
O ferro fundido cinzento apresenta diversas características que o tornam um material versátil e amplamente utilizado na indústria. Suas principais propriedades estão diretamente relacionadas à presença da grafita em flocos e à composição da matriz metálica. A seguir, destacamos as principais características desse material:
1. Microestrutura Distintiva
- Grafita em Flocos: A grafita aparece na forma de flocos irregulares, distribuídos na matriz metálica. Esses flocos são responsáveis pelo aspecto cinzento nas superfícies de fratura do material.
- Matriz Metálica: Composta por ferrita (macia e dúctil), perlita (dura e resistente) ou uma combinação de ambas. A proporção dessas fases depende da composição química e do resfriamento durante a solidificação.
2. Propriedades Mecânicas
- Excelente Usinabilidade: A grafita em flocos age como um lubrificante sólido, reduzindo o desgaste de ferramentas durante o processo de usinagem.
- Baixa Ductilidade: Apesar de possuir boa resistência à compressão, o ferro fundido cinzento apresenta baixa resistência à tração e é relativamente frágil devido à presença da grafita.
- Boa Resistência à Compressão: Ideal para suportar cargas estáticas, como em bases de máquinas e blocos de motor.
3. Dissipação Térmica
- O ferro fundido cinzento tem alta condutividade térmica, permitindo dissipar calor de forma eficiente. Essa propriedade é essencial em aplicações como blocos de motor e discos de freio.
4. Amortecimento de Vibrações
- A presença da grafita contribui para uma excelente capacidade de amortecimento, tornando o material ideal para aplicações que exigem redução de ruído e vibrações, como em bases de máquinas.
5. Custo Benefício
- O ferro fundido cinzento é relativamente barato em comparação com outros metais e ligas, sendo uma escolha econômica para peças que não exigem alta resistência à tração ou impactos.
Essas características tornam o ferro fundido cinzento um material indispensável em diversas indústrias, como a automotiva, a de máquinas e equipamentos, e até em sistemas de transporte.
Avaliação das Micrografias
As micrografias são ferramentas essenciais para a análise detalhada das características microestruturais do ferro fundido cinzento. Por meio delas, é possível identificar e avaliar aspectos fundamentais que influenciam diretamente as propriedades e o desempenho do material. Abaixo, destacamos as principais características que podem ser avaliadas com base nas imagens analisadas:
1. Distribuição e Forma da Grafita
- A grafita em flocos é a principal característica distintiva do ferro fundido cinzento. Por meio das micrografias, podemos observar:
- Forma dos Flocos: Alongados ou irregulares.
- Distribuição: Homogênea ou concentrada em certas regiões.
- Tamanho: Pequeno, médio ou grande, dependendo da composição e condições de resfriamento.
2. Composição da Matriz Metálica
- A matriz metálica pode ser composta de:
- Ferrita: Fase clara e macia, visível nas micrografias como áreas homogêneas de baixa dureza.
- Perlita: Estrutura lamelar clara e escura alternada, que aumenta a resistência mecânica.
- A proporção entre ferrita e perlita influencia propriedades como dureza, resistência à tração e usinabilidade.
3. Contornos de Grãos e Interfaces
- As micrografias destacam contornos de grãos e interfaces entre a grafita e a matriz metálica:
- Contornos bem definidos indicam uma boa solidificação e controle térmico.
- Interfaces irregulares podem revelar falhas ou condições inadequadas no processamento.
4. Presença de Defeitos
- As micrografias podem revelar defeitos como:
- Porosidade: Regiões escuras ou vazios, geralmente associados a gases ou solidificação inadequada.
- Inclusões: Materiais não metálicos que podem afetar as propriedades mecânicas.
5. Efeitos do Ataque Químico
- O ataque químico (nital) realça os contornos das fases e permite uma observação mais clara das microestruturas:
- Diferentes tempos de ataque podem revelar detalhes adicionais, como a composição precisa da matriz e os contornos da grafita.
- Regiões escuras indicam grafita ou áreas altamente atacadas, enquanto regiões claras representam fases menos suscetíveis ao ataque.
6. Influência da Ampliação
- A análise em diferentes ampliações (50x, 400x, 800x) permite:
- Baixa Ampliação (50x): Observação geral da distribuição da grafita e da matriz.
- Média Ampliação (400x): Identificação de fases e interfaces.
- Alta Ampliação (800x): Detalhamento das fases lamelares (perlita) e das bordas da grafita.
Com base nessas características, as micrografias fornecem informações fundamentais para correlacionar a microestrutura do ferro fundido cinzento com suas propriedades mecânicas e térmicas, bem como para identificar possíveis otimizações no processo de fabricação.
Análise Detalhada das Micrografias
Nesta seção, avaliamos cada micrografia em profundidade, considerando os aspectos microestruturais observáveis, a influência do ataque químico (quando presente), comparações com tamanhos esperados e outras informações essenciais para compreender as características do ferro fundido cinzento.

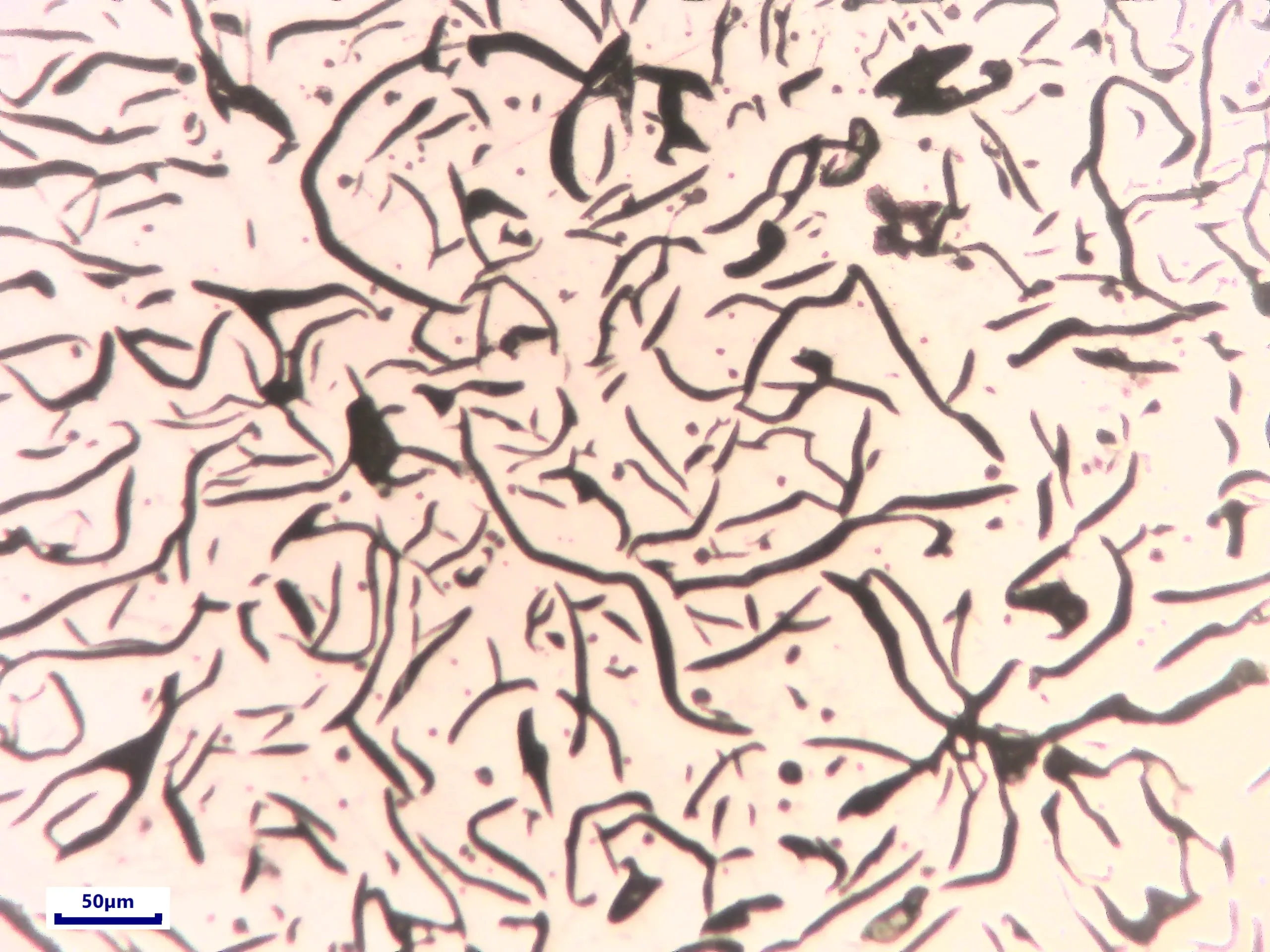

Micrografia: Ferro Fundido Cinzento, Sem ataque, 100x
O que vemos:
- A grafita em flocos está claramente distribuída em toda a matriz metálica.
- Como a amostra não foi atacada quimicamente, a matriz aparece homogênea, sem distinção clara entre ferrita e perlita.
- Os flocos de grafita apresentam forma irregular e alongada, característica típica do ferro fundido cinzento.
Microconstituintes presentes:
- Grafita em flocos:
- Distribuída uniformemente na matriz metálica.
- Comprimento médio dos flocos é consistente com o esperado para o ferro fundido cinzento em ampliação de 100x.
- Matriz metálica:
- Sem ataque químico, é impossível diferenciar fases como ferrita e perlita visualmente.
Comparação com tamanhos esperados:
- A grafita em flocos apresenta tamanhos e formas compatíveis com normas industriais (por exemplo, ASTM A247 para classificação de grafita em ferro fundido).
- O comprimento dos flocos está dentro do esperado para amostras solidificadas em condições normais.
Influência do ataque (ou ausência dele):
- A ausência de ataque químico impede a distinção entre as fases da matriz metálica.
- O contraste observado é exclusivamente devido à diferença de propriedades ópticas entre a grafita (escura) e a matriz metálica (clara).
Observações adicionais:
Útil para observar possíveis irregularidades ou concentrações localizadas de grafita.
Esta micrografia serve como referência para avaliar a distribuição e o tamanho da grafita sem a interferência de contrastes gerados pelo reagente químico.

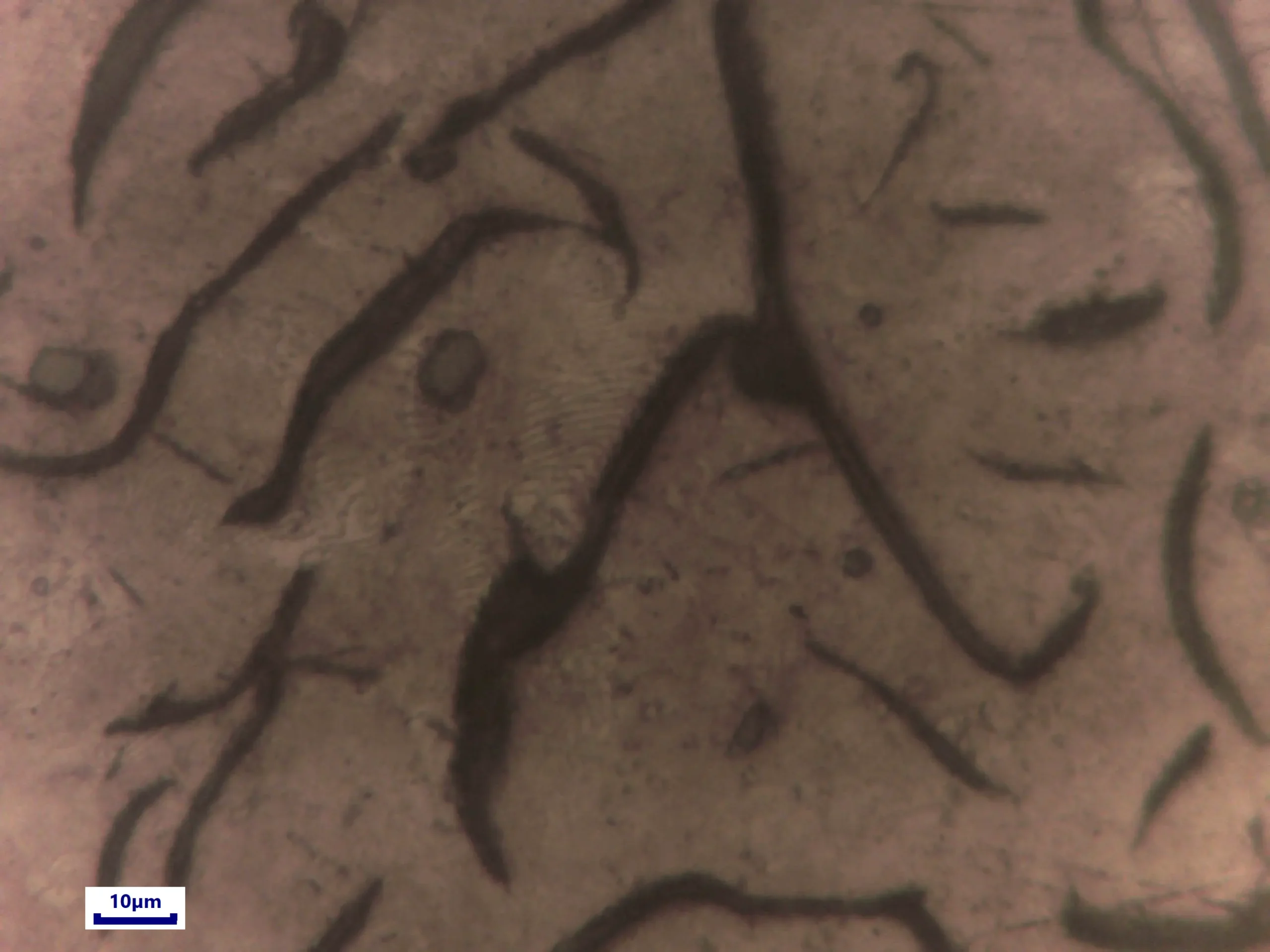

Micrografia: Ferro Fundido Cinzento, Ataque com Nital por 5s, 400x
O que vemos:
- A grafita em flocos está claramente destacada, com bordas bem definidas devido ao ataque químico com nital.
- A matriz metálica apresenta uma mistura de fases ferríticas (regiões claras) e perlíticas (regiões mais escuras com textura lamelar).
- Contornos de grãos estão visíveis, indicando um ataque uniforme.
Microconstituintes presentes:
- Grafita em flocos:
- Os flocos possuem formas irregulares e variadas, com algumas pontas alongadas e extremidades afiadas.
- O tamanho dos flocos parece consistente com padrões para ferro fundido cinzento em condições controladas.
- Matriz metálica:
- Áreas claras indicam ferrita (macia e dúctil).
- Regiões escuras com textura lamelar apontam para a presença de perlita (dura e resistente).
Comparação com tamanhos esperados:
- O comprimento médio dos flocos de grafita é compatível com os tamanhos esperados para ferros fundidos cinzentos padronizados (ASTM A247).
- A relação entre ferrita e perlita na matriz também parece estar dentro do padrão para composições químicas típicas.
Influência do ataque químico (nital 5%):
- O ataque químico realçou de forma eficaz os contornos da grafita e as diferenças entre ferrita e perlita.
- A textura lamelar da perlita é visível, evidenciando um ataque químico bem controlado.
- Bordas da grafita foram claramente delineadas, facilitando a observação das interfaces.
Observações adicionais:
A presença de bordas bem definidas ao redor dos flocos de grafita pode indicar boa homogeneidade no resfriamento durante o processo de solidificação.
Esta micrografia fornece informações importantes para avaliar a proporção de ferrita e perlita na matriz, um fator crucial para entender as propriedades mecânicas do material.

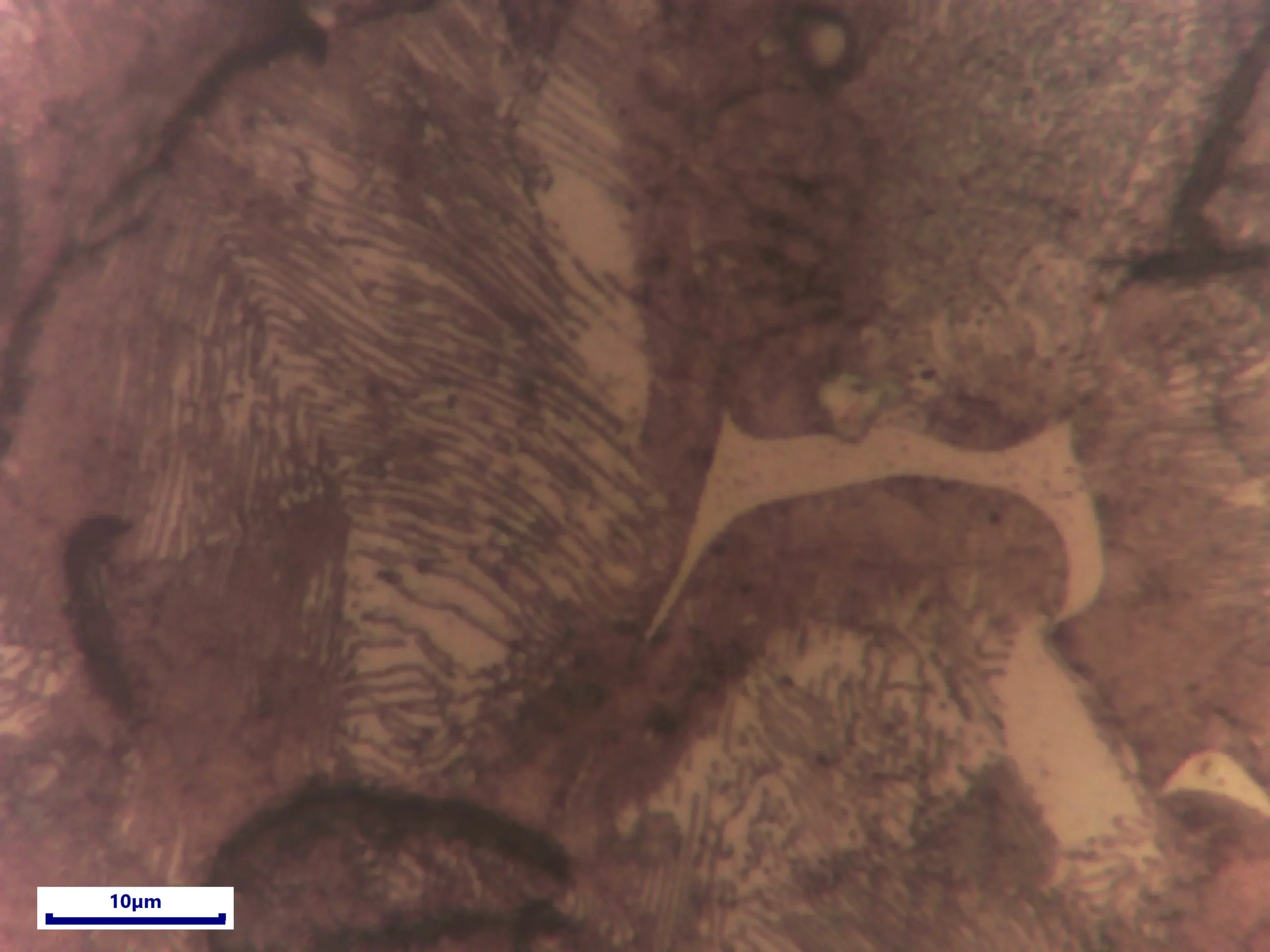

Micrografia: Ferro Fundido Cinzento, Ataque com Nital por 7s, 800x
O que vemos:
- Os flocos de grafita estão bem evidentes, com formas irregulares e bordas bem definidas devido ao ataque químico prolongado.
- A matriz metálica apresenta uma textura lamelar bem clara, indicando uma alta proporção de perlita.
- Algumas regiões apresentam contornos e interfaces marcados entre a grafita e a matriz, com uma excelente distinção proporcionada pelo ataque químico.
Microconstituintes presentes:
- Grafita em flocos:
- Bordas acentuadas e formas alongadas e irregulares, típicas do ferro fundido cinzento.
- Boa dispersão dos flocos na matriz, indicando um processo de solidificação bem conduzido.
- Matriz metálica:
- Predominância de perlita (visível pela textura lamelar clara e escura alternada).
- Poucas áreas residuais de ferrita foram detectadas, indicando um material com maior dureza.
Comparação com tamanhos esperados:
- Os flocos de grafita apresentam tamanhos consistentes com as normas ASTM A247, sendo bem distribuídos e sem sinais de agrupamentos irregulares.
- A textura lamelar da perlita é destacada devido à alta ampliação e ao ataque químico prolongado.
Influência do ataque químico (nital 7%):
- O ataque mais prolongado (7 segundos) proporcionou maior contraste entre as fases, evidenciando a textura lamelar da perlita.
- Bordas da grafita e interfaces com a matriz ficaram mais nítidas, facilitando a identificação e a análise.
Observações adicionais:
A ampliação de 800x permitiu observar detalhes intrínsecos das fases, especialmente a lamelação da perlita e a interação entre a grafita e a matriz.
Esta micrografia é ideal para estudar a influência da perlita na matriz metálica, associada a propriedades como maior resistência mecânica.
